Diagrama de fusibles Alfa Romeo Stelvio (2017-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Alfa Romeo Stelvio (949) (años del modelo 2016, 2017, 2018, 2019, 2020, 2021).
Compartimiento de pasajeros

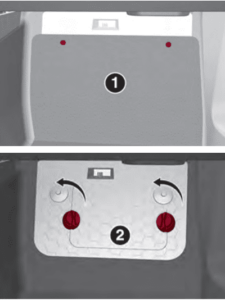

Para acceder a los fusibles, realizar las siguientes operaciones:
- Elevar el extremo superior del estribo reposapiés (1) en el lado del pasajero, tirando de él para desenganchar los 2 botones indicados.
- Quitar el panel (2), deslizándolo hacia abajo, después de haber desatornillado los dos enganches de fijación.
Diagrama de fusibles
| N# | Amp. | FUNCIÓN |
| F33 | 25A | Elevalunas eléctrico delantero (lado conductor) |
| F34 | 25A | Elevalunas eléctrico delantero (lado pasajero) |
| F36 | 15A | Alimentación del sistema Connect, Climatizador, Alarma, Plegado eléctrico de los espejos retrovisores exteriores, Sistema EOBD, Puerto USB |
| F38 | 20A | Dispositivo Power Lock (Desbloqueo de puertas del lado del conductor – donde esté presente), Desbloqueo de puertas, Cierre centralizado |
| F43 | 20A | Bomba lavaparabrisas |
| F47 | 25A | Elevalunas eléctrico trasero izquierdo |
| F48 | 25A | Elevalunas eléctrico trasero derecho |
| F94 | 15A | Bobina ventanilla trasera térmica, encendedor |
Compartimento del maletero

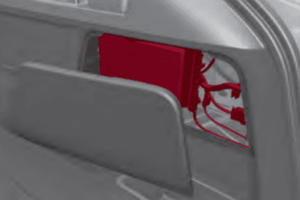

Para acceder a los fusibles, realizar las siguientes operaciones:
- Quitar la tapa que está situada en el lado derecho del compartimento.
- Quitar la tapa de la centralita.

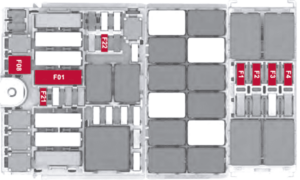

Diagrama de fusibles
| N# | Amp. | FUNCIÓN |
|---|---|---|
| F01 | 40A | Módulo gancho de remolque (TTM/TTEBM) |
| F08 | 30A | Equipo Hi-Fi |
| F21 | 10A | I-Drive / Toma USB / AUX / USB Recarga |
| F22 | 20A | KL15/a 12V Toma de corriente en el maletero |
| F1 | 20A | Alimentación de la centralita de las luces del remolque (+30) |
| F2 | 15A | Alimentación de la centralita de las luces del remolque (+30) |
| F3 | 10A | Toma del remolque (solo EMEA) (+30) |
| F4 | 10A | Barra del remolque (+15) |
