Fusibles Alfa Romeo Giulia (años del modelo 2016, 2017, 2018, 2019, 2020, 2021, 2022).

Para acceder a los fusibles, realizar las siguientes operaciones:

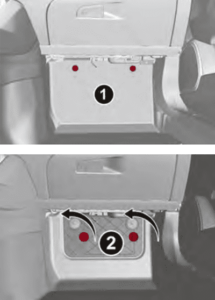

1- Elevar el extremo superior del estribo reposapies (1) en el lado del pasajero, tirando de el para desenganchar los (2) botones.

2- Quitar el panel (2), deslizándolo hacia abajo, después de haber desatornillado los dos enganches de fijación;

3- Los fusibles accesibles libremente en la centralita.

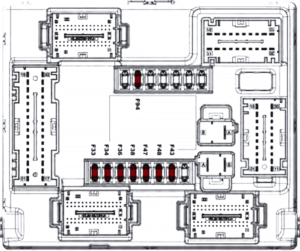

Diagrama de Fusibles

N#	Amp.	FUNCIÓN
F33	25A	Elevalunas eléctrico delantero (lado conductor)
F34	25A	Elevalunas eléctrico delantero (lado pasajero)
F36	15A	Alimentación del sistema Connect, Climatizador, Alarma, Plegado eléctrico de los espejos retrovisores exteriores, Sistema EOBD, Puerto USB
F38	20A	Dispositivo Power Lock (Desbloqueo de puertas del lado del conductor – donde esté presente), Desbloqueo de puertas, Cierre centralizado
F43	20A	Bomba lavaparabrisas
F47	25A	Elevalunas eléctrico trasero izquierdo
F48	25A	Elevalunas eléctrico trasero derecho
F94	15A	Bobina ventanilla trasera térmica, encendedor

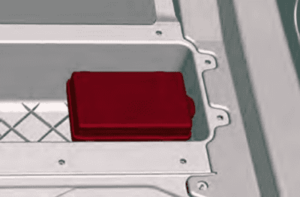

Para acceder a los fusibles, realizar las siguientes operaciones:

1- Elevar la superficie de carga.

2- Quitar la tapa de la centralilla.

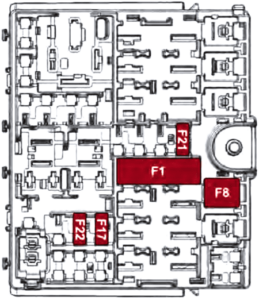

Diagrama de fusibles

N#	Amp.	FUNCIÓN
F1	40A	Módulo gancho de remolque (TTM)
F8	30A	Equipo Hi-Fi
F17	7.5 A	KL15/a USB Recarga (C070)
F21	10A	I-Drive / Toma USB / AUX
F22	20A	KL15/a 12V Toma de corriente (R053)
